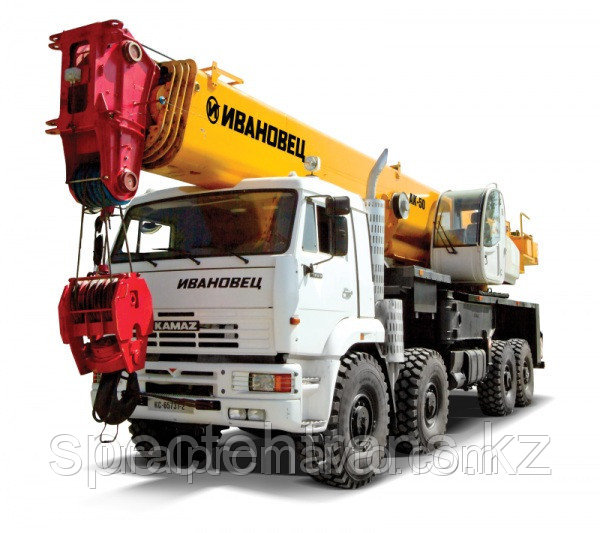

Автокран КС-65731-2 "Ивановец" ОВОИД КАМАЗ-6560

Автокран КС-65731-2 "Ивановец" ОВОИД смонтирован на внедорожном шасси КАМАЗ-6560 (8х8). Сплошные усилители лонжеронов рамы, блокировка межколесных дифференциалов, стабилизатор поперечного крена, односкатная ошиновка, мощный двигатель обеспечивают крану высокие тягово-динамические характеристики при перемещении по всем видам дорог и бездорожью. Двигатель КАМАЗ-740.63-400: - восьмицилиндровый, дизельный; - с турбонаддувом и промежуточным охлаждением наддувочного воздуха; - мощность 294 кВт (400 л.с.); - максимальный крутящий момент 1764 Нм. Коробка передач ZF16S1822, механическая, 16-ти ступенчатая. Шины пневматические, камерные 16.00 R20. Объем топливного бака 350 л Стрела телескопическая пятисекционная длиной 40,0 м (самая длинная среди всех российских моделей). Секции стрелы имеют овоидное сечение, обеспечивающее: - меньшую массу, - большее сопротивление потере местной устойчивости, - лучшее расположение скользунов, - снижение местных напряжений и деформаций, - достижение сверхвысоких показателей грузоподъемности на средних и дальних вылетах, - значительное повышение надежности и безопасности. Кран также может быть оснащен удлинителем стрелы «гусек» длиной 9,0 и 15,0 м. Опоры крана являются двухсекционными выдвижными. Опорный контур имеет трапецеидальную форму за счет выдвижения и поворота передних опор с возможностью получения трех различных вариантов контура. Конструктивные особенности крана обеспечивают крану максимальную гибкость при установке его как на открытых площадках, так и в стесненных условиях. В сочетании с особой конструкцией опорной рамы позволяет крану иметь рабочую зону 360 градусов без потери грузовысотной характеристики на всех вылетах. Привод механизмов крана от аксиально-поршневых гидронасосов, приводимых в действие двигателем шасси. Гидропривод в сочетании гидравлической системой сервоуправления (опционально, электрогидравлической пропорциональной системой) обеспечивает легкость и простоту управления краном, плавность работы, широкий диапазон рабочих скоростей с высокой точностью их регулирования и совмещение нескольких крановых операций. Кран предусматривает установку дополнительных противовесов, что обеспечивает повышение грузовых характеристик на больших вылетах. Установка съемного противовеса 8,35 т. производится собственными механизмами крана. Кабина крановщика: - обеспечивает повышенную обзорность за счет использования панорамного стекла и двух стеклоочистителей; - оборудована эргономической панелью управления с интегрированным прибором безопасности и приборами для контроля за работой крана и шасси; - оборудована сиденьем крановщика с механическим подрессориванием и гидравлической амортизацией, опорой для спины и подголовником, продольной и вертикальной регулировкой; - снабжена эффективной системой вентиляции и отопления; - может быть оснащена механизмом изменения угла ее положения. Микропроцессорный ограничитель грузоподъемности с цифровой индикацией информации ОНК-160: - позволяет следить за степенью загрузки крана, длиной и вылетом стрелы, высотой подъема оголовка стрелы; - показывает фактическую массу груза на крюке и максимальную грузоподъемность на данном вылете; - автоматически, по заданным координатам, ограничивает зону действия крана при работе в стесненных условиях и вблизи линий электропередач. Вмонтированный в ограничитель грузоподъемности регистратор параметров фиксирует рабочие параметры и степень нагрузки крана в течение всего срока службы. Технические характеристики автокрана КС-65731-2 "Ивановец" Крановая установка Грузоподъемность, т 50 Грузовой момент, тм 175,0 Максимальный вылет (с гуськом), м 36,0 Максимальная высота подъема (с гуськом), м 40,0 (54,5) Длина стрелы, м 11,4 — 40,0 Длина гуська, м 9,0-15,0 Зона работы 360° Опорный контур, м: полный 8,16х8,2-7,84 сокращенный 5,7-4,95х7,32-6,96 Номинальная скорость подъема (опускания) груза, м/мин 5,0-40,0 Скорость посадки, м/мин 0,2 Частота вращения, мин-1 1,0 Шасси Базовое шасси КАМАЗ-6560 Колесная формула 8 х 8 Скорость передвижения, км/ч 60 Габаритные и весовые характеристики Длина, мм 13100 Ширина, мм 2500 Высота, мм 4000 Полная масса с телескопической стрелой, т 39,92 Распределение нагрузок на дорогу, тс: через шины 1/2 осей 7,98 через шины 3/4 осей 11,98
