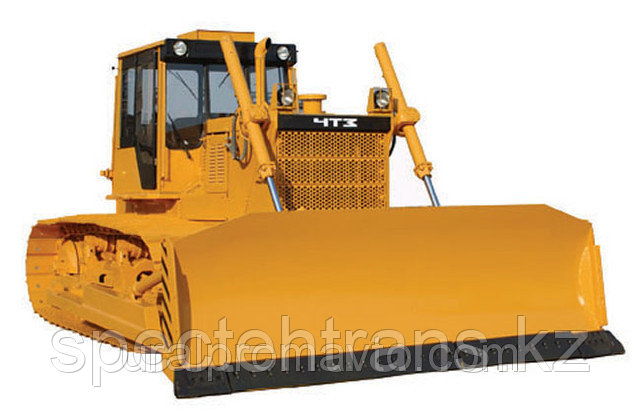

Бульдозер Б10МБ (болотоходный)

Бульдозер Б10МБ является болотоходной модификацией промышленного бульдозера типа Б10М (Б-10М) имеет 7-ми катковую тележеку с увеличенной колеей, башмаками шириной до 900 мм. Давление на грунт снижено до 0,031 МПа. Бульдозер предназначен для эффективного проведения работ в дорожном, промышленном и гидротехническом строительстве, в мелиорации и ирригации на грунтах с малой несущей способностью (болота, снежный покров, оттаявший мерзлый грунт и др.) при температурах окружающего воздуха от минус 50° С до плюс 40° С. Бульдозер Б10МБ может быть оснащен системой прямого электростартерного пуска. Трактор с бульдозерным оборудованием обозначается Б10МБ.2121. На бульдозере Б10МБ установлено бульдозерное оборудование с прямым отвалом (В4). Рыхлительное оборудование на этом бульдозере не применяется. Используют жесткое или маятниковое прицепные устройства. Усовершенствованное бульдозерное оборудование с улучшенными параметрами подъема и заглубления для болотоходного бульдозера предназначено для выполнения землеройных работ на грунтах с пониженной несущей способностью. Двигатель Модель Д180.121-1 Эксплуатационная мощность, кВт (л.с.) 132 (180) Номинальная частота вращения коленчатого вала, об/мин 1 070 Запас крутящего момента, % 25 Количество цилиндров, шт./Рабочий объем, л 4/14,48 Диаметр цилиндров, мм/Ход поршня, мм 150/205 Удельный расход топлива при экслуатационной мощности, г/кВт (ч/л.с.ч) 218 (160) Ходовая система Трехточечная подвеска с балансирной балкой с микроподрессориванием. Количество опорных катков с каждой стороны, шт. 7 Ширина башмаков гусеницы, мм 900 или 690 Количество башмаков гусеницы с каждой стороны, шт. 45 Удельное давление на грунт, МПа 0,03 или 0,042 Рама трактора Удлинённая рама с усиленными лонжеронами коробчатого сечения, жесткий портал с вынесенными вперед точками крепления длинноходовых гидроцилиндров. Трансмиссия Трансмиссия - механическая или гидромеханическая Гидромеханическая: трехскоростная реверсивная с трехколесным трансформатором и планетарной коробкой передач Механическая: 8-ми скоростная Механизм поворота: бортовые фрикционы с металлокерамическими дисками трения Управление: гидросервированное. Скорости движения на передачах, км/чМеханическая трансмиссия Мощность, л.с. 180 Переднего хода I 2,58 II 3,58 III 5,19 IV 8,75 Заднего хода I 3,01 II 4,17 III 6,06 IV 10,2 Гидромеханическая трансмиссия, мощность 180 л.с. Переднего хода Заднего хода I 0 ... 3,50 0 ... 4,35 II 0 ... 6,22 0 ... 7,72 III 0 ... 9,80 0 ... 12,16 Габаритные размеры трактора Длина, мм 4 960 Ширина, мм 3 230 Высота, мм 3 075 Колея, мм 2 282 База, мм 3 225 Масса, кг 18 170 Основные размеры и параметры бульдозерного оборудования Объем призмы волочения , куб.м 5,3 Ширина отвала, мм 4 280 Высота отвала, мм 1 350 Максимальный подъем, мм 1 220 Максимальное заглубление, мм 470 Регулировка угла резания, град 10° Масса , кг 2 870 Габаритные размеры трактора с бульдозерным оборудованием Высота, мм 3 145 Длина, мм 6 255 Ширина, мм 4 260 Масса, кг 19 560
