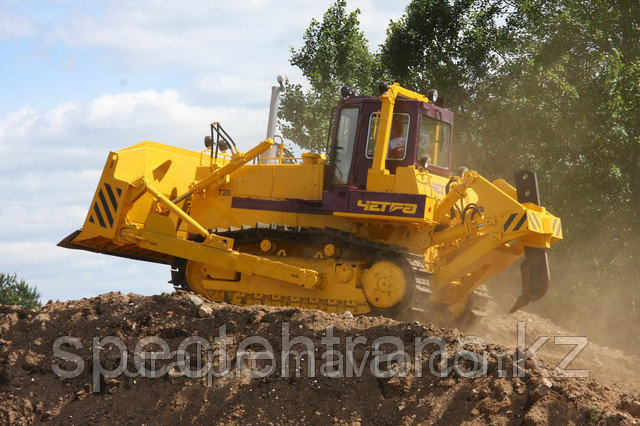

Бульдозер ЧЕТРА Т20

БУЛЬДОЗЕР ЧЕТРА Т20.Основные потребители этой техники: предприятия золото- и алмазодобывающей промышленности, топливно-энергетического комплекса, геологоразведки, лесной отрасли и строительной индустрии. Этот трактор стал воплощением самых передовых конструкторских разработок и технологических решений.Трехточечная полужесткая подвеска с вынесенной осью качания тележек и микроподрессориванием натяжного колеса обеспечивает высокие тягово-сцепные свойства, уменьшение ударных нагрузок на ходовую систему.Модульная конструкция всех узлов и систем - трансмиссии, ходовой системы, рабочего оборудования, системы охлаждения, кабины и управления - обеспечивает простоту и удобство технического обслуживания. При разработке трактора была использована усовершенствованная система трансмиссии.Технические характеристикиДВИГАТЕЛЬ ЯМЗ-238-ДЕ2-28 мощностью 243 кВт (330 л.с.) или QSM 11-C330 мощностью 246 кВт (335 л.с.) ТРАНСМИССИЯПланетарная коробка передач, переключаемая под нагрузкой, с муфтами диаметра 415 мм, работающими в масле и обладающими высокой способностью передачи крутящего момента, обеспечивающая три передачи переднего и три передачи заднего хода. Модулирущая система позволяет плавно переключать скорости под нагрузкой. Переключение передач и направления движения осуществляется одним рычагом. Конструктивно объединена с согласующим редуктором и главной передачей в единый силовой блок, устанавливаемый в расточку заднего моста. Трехэлементный, одноступенчатый гидротрансформатор с активным диаметром 410 мм, максимальным коэффициентом трансформации Ко = 2,9 с редуктором привода насосов, соединяется с коробкой передач шлицевой муфтой, устанавливается на передней стенке заднего моста. С упругой муфтой, установленной на двигателе, гидротрансформатор соединяется карданной передачей. Передача Передний ход Задний ход 1 3,9 5.1 2 6.9 9 3 11.1 14,2 ХОДОВАЯ ЧАСТЬПодвеска: трёхточечная полужёсткая с вынесенной осью качания тележек обеспечивает высокие тягово-сцепные свойства, уменьшение ударных нагрузок на ходовую систему, улучшение условий труда. Опорные, поддерживающие катки и направляющие колёса с одноразовой смазкой на весь срок службы с самоподжимными уплотнениями типа «двойной конус». Число опорных катков ( с каждой стороны ) 7 Число поддерживающих катков (с каждой стороны) 2 Натяжное колесо с микроподрессориванием Гусеницы: сборные с одним грунтозацепом и уплотнением для удержания жидкой смазки в шарнире. Натяжение гусеницы легко регулируется шприцем с консистентной смазкой. Шаг звена 228.6 мм Число башмаков ( с каждой стороны ) 40 Высота грунтозацепов 80 мм Ширина башмака 560 мм Площадь опорной поверхности 3,44 м2 Давление на грунт 0,86 кгс/см2 ГИДРАВЛИЧЕСКАЯ СИСТЕМАРаздельно-агрегатная гидравлическая система: шестерёнчатый насос S1A6155 фирмы «DAVID BROWN», производительностью 235 л/мин при 1750 об/мин пятисекционный распределитель, состоящий из одной клапанной и четырёх золотниковых секций максимальное давление срабатывания предохранительного клапана 20 МПа (200 кгс/см2) заправочная ёмкость гидробака (бак сварной, приспособленный для механической очистки внутренних поверхностей) – 130 л Секции золотников Положение золотников распределителя Число цилиндров Диаметр цилиндра х Ход поршня, мм х мм Подъем отвала подъем, нейтраль (удержание), опускание, плавающее 2 125 x 1222 Перекос отвала вправо, нейтраль, влево 1 160 x 310 Подъем рыхлителя подъем, нейтраль, опускание 2 160 x 415 Изменение угла резания рыхлителя бесступенчатое регулирование угла резания 2 160 x 415 РЫХЛИТЕЛЬНОЕ ОБОРУДОВАНИЕРыхлитель: одно-, трехзубый.БУЛЬДОЗЕРНОЕ ОБОРУДОВАНИЕТип отвала: полусферический отвал, прямой отвал, поворотный отвал (гидравлический), угольный отвал.МАССАОбщая масса 33250 - 34220 кг
